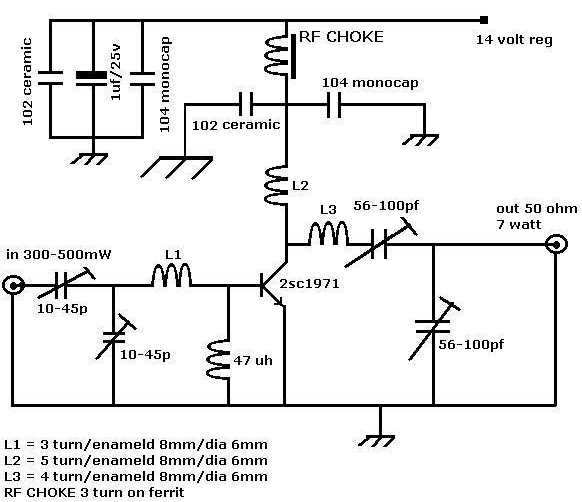

Pada Rangkaian ini menggunakan TR 2SC1971,tegangan yang dikgunakan sebesar 13.5 Volt / 1 Amp power supply, untuk keamanan rangakaian ini disertakan pula SWR protection circuit yang berfungsi sebagai pelindung rangkaian RF jika terjadi ke-tidak cocokan (mismatch) antena yang langsung mematikan power suplly secara otomatis.
Untuk meng-drive-nya penguat RF ini cukup menggunakan daya input sebesar 300-500mw . PERHATIAN gunakan ferrite beads dan capasitor feedthru rangkaian RF detector, kipas kontrol dan SWR protection circuits.

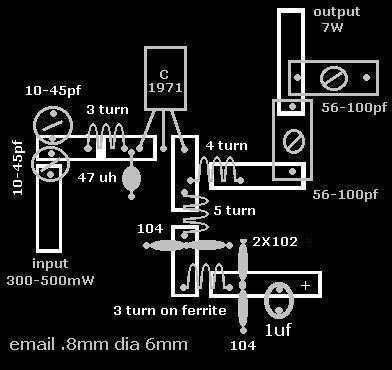

P C B
