Jangan sekali-kali mengetrim (tune) pemancar tanpa SWR meter dan dummy load (beban tiruan). Hal ini karena bila SWR tinggi maka daya RF akan dikembalikan ke transistor final dan ini bisa mengakibatkan transistor final rusak !
Pembuatan rangkaian SWR protection circuit ini cukup sederhana dan mudah dalam pembuatanyan,cukup menggunakan PCB matrix. Untuk displaynya tidak menggunakan jarum konvensional tapi menggunakan LED sebagai indikator ratio meternya jika ingin di tambah alarm anda tinggal memodifikasinya saja. IC yang di gunakan tipe LM3914 yang banyak di pasaran. Gunakan resistor non-inductive (carbon-film or metal-oxide ).

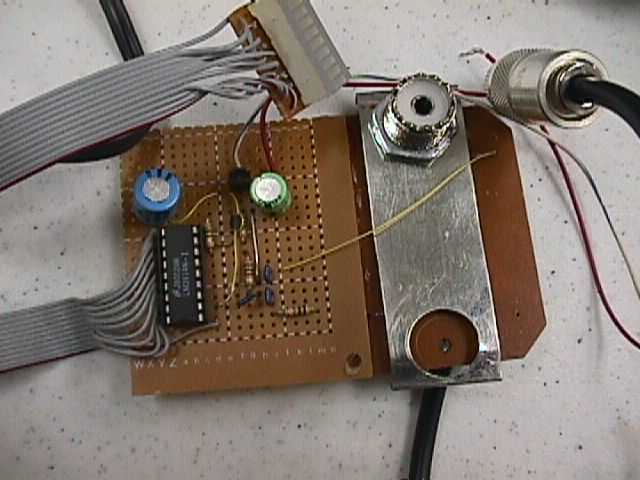

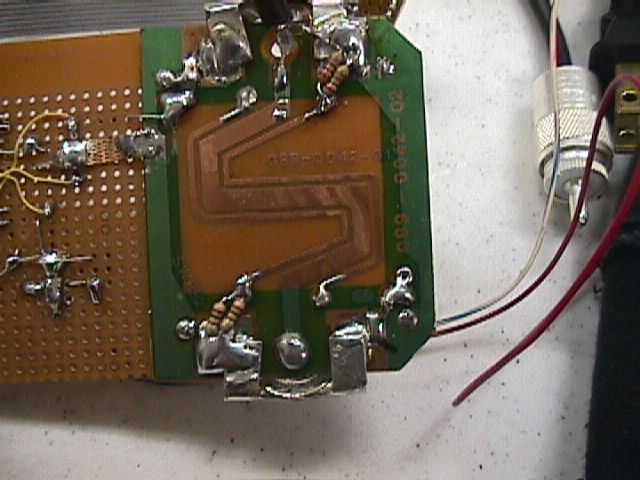

Rangkaian lengkap SWR protection circuit schematic, lihat contoh gambar prototype dibawah ini untuk soldering-nya dan tata letak komponen.
